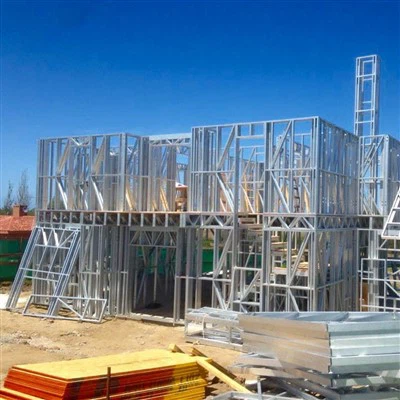

MEP-integration i modulære stålsystemer
Introduktion: Hvorfor MEP-integration definerer modulær ydeevne
I modulære stålsystemer er mekanisk, elektrisk og VVS-integration (MEP) ikke en sekundær koordinationsopgave-det er en afgørende faktor, der afgør, om modulopbygning lever op til sine løfter om hastighed, kvalitet og forudsigelighed.
I modsætning til traditionelle -byggede stålkonstruktioner på stedet, hvor MEP-systemer ofte installeres, efter at den strukturelle ramme er færdig, kræver modulopbygget stålkonstruktion, at MEP-elementer designes, koordineres og ofte installeres i fabriks-fabrikerede moduler. Dette skift ændrer fundamentalt forholdet mellem struktur og tjenester og lægger langt større vægt på præcision, tidlig koordinering og system-tænkning.
Denne artikel udforsker de tekniske udfordringer, tekniske principper og bedste praksis for at integrere MEP-systemer i modulære stålkonstruktioner med fokus på-langsigtet ydeevne og konstruerbarhed.
Indbyrdes afhængighed mellem struktur og MEP i modulære stålsystemer
Fast geometri og begrænset tolerance
Modulære stålsystemer er defineret af faste geometrier. Når moduler forlader fabrikken, er mulighederne for tilpasning minimale. Denne begrænsning betyder, at MEP-routing skal flugte præcist med strukturelle elementer, åbninger og forbindelseszoner.
Utilstrækkelig koordinering kan føre til:
Interferens mellem kanaler, rør og stålelementer
Kompromitteret strukturel kapacitet på grund af for store gennemtrængninger
Omarbejde-på stedet, der underminerer modulær effektivitet
MEP-integration skal derfor løses på designstadiet i stedet for at udskydes til byggeriet.
Belastning-Bærende implikationer af MEP-komponenter
Selvom MEP-systemer typisk klassificeres som ikke-strukturelle, påvirker deres vægt og dynamiske adfærd det strukturelle design.
Eksempler omfatter:
Store HVAC-enheder, der påfører koncentrerede belastninger
Lodrette VVS-stabler, der tilføjer kumulativ vægt på tværs af moduler
Vibrationer fra mekanisk udstyr, der påvirker den strukturelle ydeevne
I modulære stålsystemer skal disse effekter tages i betragtning inden for den strukturelle belastningsvej, især når MEP-komponenter er installeret på fabrikken.
Design Coordination Strategies
Tidlig tværfaglig integration
Succesfuld MEP-integration begynder med tidligt samarbejde mellem konstruktionsingeniører, MEP-ingeniører og modulære systemdesignere. Sekventielle designtilgange er uforenelige med modulopbygning.
Nøgle koordineringsprioriteter omfatter:
Delte referencegitter og datumniveauer
Definerede MEP-zoner inden for strukturelle moduler
Aftalte indtrængningssteder og størrelser
Tidlige beslutninger reducerer nedstrømskonflikter og bevarer den strukturelle integritet.
Digital modellering og kollisionsdetektion
Avanceret digital modellering spiller en afgørende rolle i modulær MEP-integration. Tre-dimensionelle koordinationsmodeller giver teams mulighed for at visualisere rumlige relationer og identificere konflikter, før fremstillingen begynder.
Digitale værktøjer er dog kun effektive, når de understøttes af disciplinerede tekniske arbejdsgange. Modeller skal afspejle realistiske tolerancer, installationskrav og vedligeholdelsesafstande frem for idealiseret geometri.
Strukturelle gennemføringer og åbninger
Indvirkning af penetrationer på strukturel ydeevne
Gennemføringer gennem stålbjælker, søjler eller gulvsystemer er ofte nødvendige for at dirigere MEP-tjenester. Hver gennemtrængning ændrer spændingsfordelingen og reducerer det effektive- tværsnitsareal.
I modulære stålsystemer kan ukontrollerede gennemføringer kompromittere:
Bæreevne-
Brandmodstand
Træthedspræstation
Som følge heraf skal penetrationssteder konstrueres, ikke improviseres.
Standardisering af MEP-åbninger
En effektiv strategi er standardisering af MEP-åbninger på tværs af moduler. Ved at definere gentagelige penetrationsmønstre kan producenterne:
Forenkle fremstillingen
Forbedre kvalitetskontrollen
Reducer strukturel variabilitet
Standardisering letter også fremtidige ændringer og vedligeholdelse.
Vertikal MEP-distribution i modulære systemer
Justering på tværs af stablede moduler
I flere-etagers modulære stålbygninger skal vertikale MEP-systemer justeres præcist på tværs af stablede moduler. Selv mindre dimensionelle afvigelser kan forstyrre servicekontinuiteten.
Kritiske overvejelser omfatter:
Toleranceakkumulering på tværs af modulgrænseflader
Tilslutningsfleksibilitet for vertikale stigrør
Brand- og akustisk adskillelse ved modulsamlinger
Vertikal justering er ofte et af de mest udfordrende aspekter af modulær MEP-integration.
Servicezoner og skakte
Dedikerede servicezoner eller integrerede aksler giver kontrollerede veje til MEP-systemer. I modulære stålsystemer skal disse zoner være strukturelt indrammet og koordineret med løfte- og stablingsoperationer.
Vel-designede servicezoner øger pålideligheden og forenkler både installation og langsigtet-vedligeholdelse.
Horisontale MEP distributions- og loftsystemer
Integration med gulv- og loftsamlinger
Horisontal MEP-fordeling forekommer typisk inden for loftsplenum eller hævede gulvsystemer. I modulær stålkonstruktion er disse rum ofte begrænset af transporthøjdegrænser og strukturel dybde.
Designere skal balancere:
Strukturel effektivitet
MEP kapacitet
Arkitektoniske krav
Denne balance kræver omhyggelig koordinering af bjælkedybde, gulvsystemer og serviceruting.
Adgang og vedligeholdelse
MEP-systemer kræver løbende adgang til inspektion og reparation. Modulære stålsystemer skal omfatte adgangspaneler, aftagelige loftssektioner og serviceafstande uden at gå på kompromis med strukturelle eller brandmæssige ydeevne.
Vedligeholdelse bør behandles som et designkriterium, ikke en eftertanke.
Brand-, akustiske og termiske overvejelser
Brandadskillelse og MEP-gennemføringer
Brandklassificerede-enheder er almindelige i modulære stålbygninger. MEP-gennemføringer gennem disse samlinger skal opretholde brandmodstand gennem godkendte detaljer og materialer.
Hvis brandsikringskravene ikke integreres tidligt, kan det resultere i dyrt omdesign eller manglende-overholdelse.
Akustisk isolering
Mekanisk udstyr og rør kan overføre støj og vibrationer gennem stålramme. I modulære systemer, hvor komponenter er tæt integrerede, er akustisk styring særlig vigtig.
Effektive strategier omfatter:
Isolationsbeslag til udstyr
Elastiske forbindelser til rørføring
Adskillelse af-støjfølsomme rum
Fabriksinstallation vs. færdiggørelse på-stedet
Fordele ved fabriks-installerede MEP-systemer
Installation af MEP-systemer på fabrikken giver flere fordele:
Forbedret kvalitetskontrol
Reduceret-arbejde på stedet
Kortere byggeplaner
Fabriksinstallation øger dog vigtigheden af præcision, da fejl er svære at rette, når først moduler er leveret.
Hybrid installationsmetoder
Nogle systemer anvender en hybrid tilgang, hvor primær MEP-infrastruktur er installeret på fabrikken, mens endelige tilslutninger og idriftsættelse sker på -stedet.
Denne tilgang giver fleksibilitet samtidig med, at mange fordele ved modulopbygning bevares.
Transport- og monteringsbegrænsninger
Beskyttelse af MEP-komponenter under transport
MEP-komponenter er sårbare under transport. Tilstrækkelig beskyttelse er påkrævet for at forhindre beskadigelse, fejljustering eller kontaminering.
Designere skal overveje transport-inducerede kræfter og inkorporere beskyttelsesforanstaltninger i moduldesign.
Tolerancestyring ved modulgrænseflader
MEP-forbindelser ved modulgrænseflader skal rumme mindre fejljusteringer, samtidig med at ydeevnen bibeholdes. Fleksible konnektorer, ekspansionsled og justerbare fittings er almindeligt anvendte.
Tolerancestyring er afgørende for at sikre pålidelig systemintegration under montering.
Langsigtet-ydelse og tilpasningsevne
Fremtidige ændringer og systemopgraderinger
Bygninger udvikler sig over tid. Modulære stålsystemer bør give mulighed for fremtidige MEP-modifikationer uden at kompromittere den strukturelle integritet.
Standardiserede servicezoner, tilgængelig routing og tydelig dokumentation understøtter langsigtet tilpasningsevne.
Livscyklusperspektiv
MEP-integration påvirker ikke kun den første konstruktion, men også driftseffektiviteten, vedligeholdelsesomkostningerne og bygningens levetid. Et livscyklusperspektiv sikrer, at-kortsigtede effektivitetsgevinster ikke underminerer den langsigtede-ydelse.
Konklusion: MEP-integration som en kerneingeniørdisciplin
MEP-integration i modulære stålsystemer er en kompleks ingeniørudfordring, der sidder i skæringspunktet mellem struktur, tjenester og fremstilling. Dets succes afhænger af tidlig koordinering, præcisions-drevet design og en klar forståelse af systeminteraktioner.
Efterhånden som den modulære stålkonstruktion fortsætter med at udvide, vil effektiv MEP-integration i stigende grad definere projektets succes. Når struktur og tjenester behandles som et samlet system snarere end separate discipliner, opnår modulære stålbygninger deres fulde potentiale i effektivitet, kvalitet og pålidelighed.
